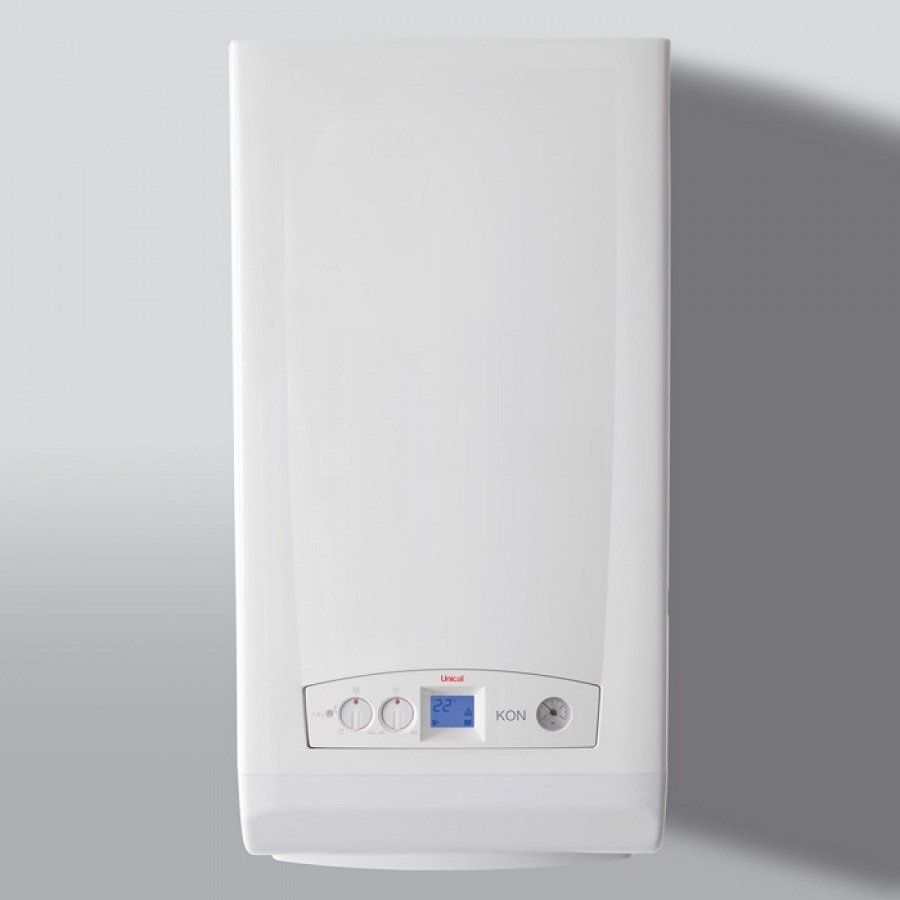

Unical Kon M C24 LPG-condensatieketel met rookgasafvoerset

UNICAL KON M C24 NOX-CONDENSERENDE GASKETEL COMPLEET MET LPG-ROOKKANAALSET

Model: KONm 24C

Energie-efficiëntie:

• Seizoensgebonden verwarmingsrendement klasse A
• Aangegeven laadprofiel: XL
• Seizoensgebonden gezondheidsefficiëntieklasse: A

Technische gegevens:

• Nominaal nuttig vermogen kW 23,6
• Seizoensgebonden energie-efficiëntie van ruimteverwarming ηs 92%
• Nuttig thermisch vermogen in het hoge temperatuurbereik (Tr 60 °C / tm 80 °C): 12,7 kW
• Rendement bij nominaal thermisch vermogen in het hoge temperatuurbereik (Tr 60 °C / Tm 80 °C) η4: 87%
• Nuttig vermogen bij 30% van het nominale thermische vermogen in het lage temperatuurbereik (Tr 30 °C): 4,2 kW
• Rendement bij 30% van het nominale thermische vermogen in het lage temperatuurbereik (Tr 30 °C) η1: 96,7%
• Jaarlijks elektriciteitsverbruik QHE GJ: 40
• Energie-efficiëntie van waterverwarming ηWH: 86%
• Dagelijks brandstofverbruik Qfuel: 22,0 kWh
• Geluidsvermogensniveau binnenshuis Lwa dB(A) 51
• Jaarlijks elektriciteitsverbruik AEC: 400 kWh
• Specifieke doorstroomsnelheid van huishoudelijk warm water (Dt 30 °C): 11,2 l/min
• Warmwaterproductie in continue Dt 25 K (gemengd): 13,2 l/min
• Inhoud expansievat: 8 liter
• Druk in het verwarmingscircuit (min-max): 0,5-3,0 bar
• Druk in het sanitaire circuit (min-max): 0,5-6,0 bar
• IP X5D-beschermingsklasse
• NOx-klasse: 6

Afmetingen (HxBxD): 700x420x345 mm; 36,5 kg

KONm, de nieuwste generatie condensatieketels voor huishoudelijk gebruik van Unical, is verkrijgbaar in de volgende uitvoeringen:

Alleen geschikt voor directe gecombineerde
verwarming, te combineren met de DSP 110 roestvrijstalen ketel.

KONm presenteert alle “Kwaliteitssterren” om aan elke behoefte te voldoen:

• Uitzonderlijke modulatieverhouding tot 1:8. Rendement >107% (bijv. EC richting 92/42).
• Ultraplatte Al/Si/Mg primaire warmtewisselaar
• Elektronica met HWS-functie “Hot Water Speed” (versie C)
• Lage NOx-uitstoot (klasse 5 volgens EN 297 en EN 483) dankzij de modulerende voormengbrander.
• Warmwaterproductie tot 13,3 l/min Δt 25 met speciale 12-platenwarmtewisselaar (model 24 C) en 16-platenwarmtewisselaar (model 28/35 C) van roestvrij staal. Onderhoud met “pitstop”-functie.
• Eenvoudig en intuïtief bedieningspaneel
• Klaar voor toekomstige toepassingen in systemen en geschikt om te voldoen aan de eisen van de nieuwe installatienormen.

Hoogefficiënte modulerende circulatiepomp

• Het beheren van twee zones met twee KON m-thermostaten is veelzijdig. Ideaal voor alle systemen, dankzij de elektronica waarmee u twee verwarmingszones op verschillende temperaturen kunt regelen (hoog voor radiatoren en ventilatorconvectoren, laag voor vloerverwarmingssystemen) door ze te bedienen met zowel modulerende als gewone aan/uit-thermostaten.
• De 15 seconden durende nacirculatie ter voorkoming van oververhitting handhaaft het thermisch evenwicht tussen de aanvoer- en retourleidingen, zelfs na intensief warmwatergebruik. In de verwarmingsmodus, die 5 minuten duurt, wordt alle resterende warmte afgevoerd.

Temperatuurregeling met schuifregelaar voor maximale efficiëntie in beheer.

• De antivriesbeveiliging treedt in werking bij 5 °C en activeert zowel de warmwatervoorziening als de verwarming, waardoor de keteltemperatuur oploopt tot 15 °C. Dit voorkomt dat de KON m bevriest als de temperatuur in de ruimte waar deze is geïnstalleerd laag blijft. Bij een gastekort verschijnt er een waarschuwing voor een verstopping op het display.
• Het antiblokkeersysteem van de pomp voorkomt dat de pomp vastloopt na langdurige inactiviteit. Dit wordt bereikt door middel van een automatische puls van 5 seconden die de elektronica elke 24 uur na inactiviteit naar de motor stuurt.
• Schoorsteenveegfunctie: eenvoudigere verbrandingsregeling dan ooit. Door de ontgrendelingsknop langer dan 5 seconden ingedrukt te houden, kan de kachel 15 minuten lang op minimaal of maximaal vermogen werken voor een nauwkeurige analyse van de verbranding.

De details van konm…

• Dankzij de synergievoordelen in de productie van het bedrijf, integreert KONm een ​​aantal hoogwaardige eigenschappen, zoals de Al/Si/Mg-warmtewisselaar met een laag watergehalte van het merk “Scuola Unical”, het unieke snelle inspectiemechanisme voor essentiële onderdelen van het verbrandingssysteem en de beproefde, maar gemoderniseerde elektronica en het elektropneumatische voormengsysteem dat al in andere fornuizen wordt gebruikt. Een eenvoudige, hightech “ErP Ready”-oplossing, ideaal voor consumenten die kiezen voor energiebesparende technologieën en voor installateurs die op zoek zijn naar eenvoudige maar innovatieve oplossingen voor vervangingssystemen of nieuwbouw met een lage milieubelasting. KONm is ontworpen door Unical.

• Exclusieve Al/Si/Mg-warmtewisselaar. Deze is vervaardigd uit een speciale aluminium/silicium/magnesium-legering die garant staat voor efficiëntie en duurzaamheid, zozeer zelfs dat Unical er 5 jaar garantie op geeft. Dankzij de interne warmtewisselaarconfiguratie worden rendementen van meer dan 107% behaald in de condensatiemodus, wat aanzienlijke kostenbesparingen en een zeer lage milieubelasting voor de gebruiker betekent. De 28-35-versies zijn hiervoor geschikt.

• Modulerende circulatiepomp met ontgasser. Dit vertegenwoordigt de allernieuwste technologie op het gebied van hoog rendement. Conform de ErP-richtlijn van 2015 verbruikt de pomp minder dan 1 W in stand-by en slechts 45 W bij maximaal vermogen. Dankzij de uitgebreide modulerende capaciteit, gebaseerd op de vraag van de kamerthermostaat en de temperaturen gemeten door de aanvoer-/retoursensoren, past de pomp het vermogen van de ketel automatisch aan de systeembehoeften aan. Bijzonder stil en compact, integreert de pomp met de veiligheidsklep, bypass en aftapkraan.

• Ventilator en elektropneumatische gasklep. Het voormengsysteem, bestaande uit een pneumatische gasmagneetklep en een modulerende ventilator, onderscheidt zich door zijn compacte formaat. Voordelen:
• compactheid en stilte
• breed modulatiebereik 1:8
• Absolute bedrijfsveiligheid dankzij de afwezigheid van turbulentie.
• Lage thermische en mechanische belasting, daardoor lange levensduur dankzij de onveranderlijkheid.
• De klep is ontworpen om gasdrukschommelingen in het netwerk te compenseren en de toevoerdruk te stabiliseren, onafhankelijk van de zuigdruk die door de voormengventilator wordt gegenereerd. De 28/35-versie is uitgerust met een geluidsgedempte luchtinlaat voor betere akoestische prestaties en een groter luchtinlaatspruitstuk. Dankzij de eenvoudige afstelling zorgt deze voor een nauwkeurige lucht/gas-verbrandingsmenging, wat hoge CO2-niveaus garandeert en condensatie bevordert met zeer lage CO- en NOx-niveaus. Kortom, het monoblok is gemakkelijk te onderhouden en toegankelijk.

Warmtewisselaarreiniging: 1 minuut en 46 seconden!

KONm is het resultaat van de ervaring van de dienst en suggesties uit de markt, waaruit het ontwerpteam van Unical een technologisch complex heeft samengesteld dat eenvoudig te monteren en snel te demonteren is.

Intuïtieve bediening

Het elektronische paneel aan boord zal direct vertrouwd aanvoelen. Even belangrijk: alle bedrading en onderhoudswerkzaamheden worden vereenvoudigd door het verticale kantelsysteem. Het multifunctionele lcd-scherm met getimede achtergrondverlichting biedt de volgende mogelijkheden:

• Aflezing van verwarmings- en sanitaire temperaturen
• Weergave van vlamuitvalbeveiliging
• Bedrijfs-/standby-stand
• Diagnostiek met rapportage van 11 afwijkingen
• Draaiknop: stand-by, modusselectie en temperatuurregeling 30 – 85 °C
• Regelknop voor sanitair water: 38 – 60 °C

Productgarantie:
Alle producten die op onze site te koop worden aangeboden, zijn nieuw en in de originele verpakking. Dit artikel heeft een garantie van 24 maanden vanaf de aankoopdatum.

• Gewicht: 35,0 kg
• Energieklasse voor warmwaterproductie: A
• Energieklasse voor verwarming: A
• gas: LPG
• merk: Unical
• vierkante meter: 120
• model: KON M C24 LPG
• gewicht in kg: 35
• vermogen in kW: 24
• Nominaal vermogen: 24
• Verwarmbaar oppervlak: 120 m2
